Las zonas portuarias y patios industriales someten al pavimento a condiciones extremas: cargas puntuales muy altas (apilamiento de contenedores), tránsito intenso de maquinaria pesada (reach-stackers, grúas pórtico, montacargas), giros en seco, derrames de combustibles e intemperie marina. Elegir el adoquín portuario incorrecto en este contexto significa pavimento fallando en meses, costos enormes de reparación y operación interrumpida.

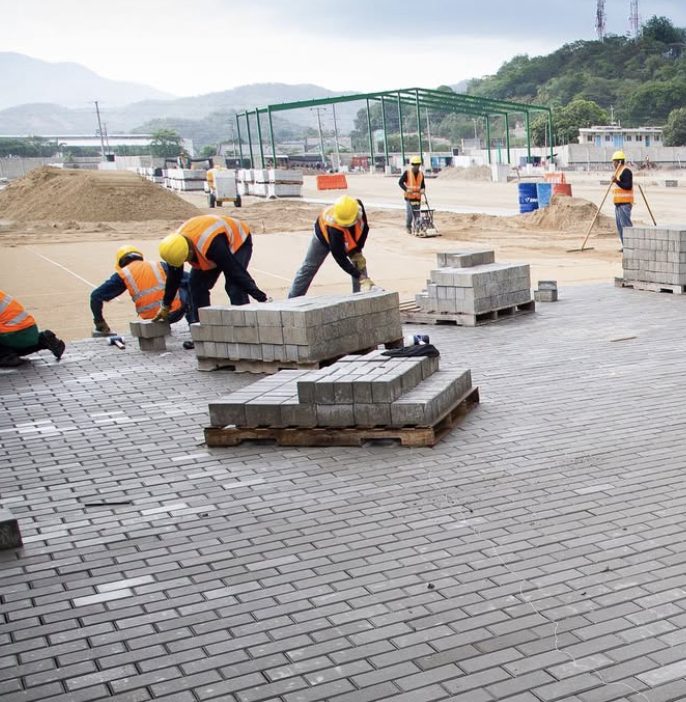

Esta guía resume los criterios que aplicamos en Tectónico para asesorar proyectos portuarios e industriales, basados en la experiencia con obras como el Nuevo Puerto del Urabá (6.7 millones de adoquines) y el Patio Serteba en Santa Marta (50.000 m²).
1. Resistencia a la compresión
Es el primer y más importante parámetro. El adoquín portuario tiene que soportar la presión que ejercen las cargas concentradas (especialmente bajo las patas de los reach-stackers) sin agrietarse ni hundirse.
| Aplicación | Resistencia mínima recomendada |
|---|---|
| Patios de cargue/descargue (tráfico medio) | ≥ 40 MPa |
| Patios de contenedores (apilamiento) | ≥ 50 MPa |
| Zonas críticas bajo maquinaria pesada | ≥ 60 MPa |
Importante: la resistencia se mide sobre el adoquín completo, no sobre cubos testigo. Esto se especifica en la NTC 2017 y en BS EN 1338.
2. Espesor
El espesor es lo segundo más crítico. La capacidad portante crece de manera no lineal con el espesor. Recomendaciones:
- 80 mm: apenas suficiente para tráfico vehicular liviano-medio. No recomendable para portuario.
- 100 mm: mínimo aceptable para zonas de cargue/descargue.
- 120 mm: el estándar para patios de contenedores y zonas críticas. Es el espesor que usamos por defecto en proyectos portuarios.
La diferencia de costo entre 100 mm y 120 mm es marginal frente al riesgo de tener que reemplazar el pavimento. No es donde se debe ahorrar.
3. Formato
Para portuario el formato más usado es el rectangular 10x20 cm. Tiene varias ventajas:
- Permite el patrón de espiga que es óptimo para distribuir cargas.
- Es fácil de reemplazar pieza a pieza si una falla.
- El proceso de fabricación es robusto y consistente.
- Es el estándar internacional, alineado con BS EN 1338.
Otros formatos (hexagonal, espiga) son válidos para vehicular o peatonal, pero en portuario la rectangularidad simple gana en sencillez y desempeño.
4. Patrón de instalación
El patrón es tan importante como la pieza. El recomendado para portuario es espiga (espina de pescado) a 45° respecto al sentido de circulación. Razones:
- Interrumpe la continuidad de juntas en las dos direcciones del tránsito.
- Las cargas se distribuyen mejor entre piezas adyacentes.
- Las fuerzas de frenado y giro no aflojan la pieza.
- Es el patrón preferido en estándares internacionales para áreas industriales.
Patrones tipo "trabado" o "stack bond" no se recomiendan en zonas con tránsito de maquinaria pesada — generan canales de fallo continuos.
5. Base y subbase
Un buen adoquín sobre mala base falla rápido. La estructura típica para portuario:
- Subrasante compactada al CBR mínimo de diseño (típicamente ≥ 10%).
- Subbase granular 20-30 cm.
- Base granular 15-25 cm (puede ser estabilizada con cemento si la carga lo amerita).
- Cama de arena 3-5 cm (arena lavada, granulometría controlada).
- Adoquín 120 mm + arena de sello en juntas.
- Confinamiento perimetral con bordillos o estructuras de borde.
El confinamiento perimetral es crítico: sin él, las piezas se desplazan progresivamente bajo las cargas y el pavimento "abre" juntas.
6. Cumplimiento normativo
Para proyectos portuarios pedimos cumplir simultáneamente:
- NTC 2017: norma colombiana base.
- INVIAS Artículo 510: cuando hay vialidad asociada.
- BS EN 1338: norma europea más exigente, frecuentemente requerida por interventorías internacionales.
Las tres son compatibles. Cumplir con BS EN 1338 implica generalmente cumplir las otras dos. El laboratorio del fabricante debe poder ensayar y certificar para cada norma.
7. Selección del proveedor
Aunque el cumplimiento normativo es el filtro mínimo, hay otros criterios al elegir el proveedor de adoquín portuario:
- Capacidad de producción sostenida: los proyectos portuarios consumen volúmenes grandes durante meses. El proveedor debe poder mantener el ritmo.
- Logística y despacho: idealmente despacho mecanizado y estibado para evitar deterioros y agilizar el descargue.
- Laboratorio propio: trazabilidad de cada lote con certificado.
- Experiencia previa en portuario: proyectos similares ejecutados con éxito.
- Cercanía geográfica al sitio: reduce costos logísticos y emisiones.
Resumen para portuario
- Resistencia ≥ 50 MPa.
- Espesor 120 mm para patios de contenedores.
- Formato rectangular 10x20 cm.
- Patrón de espiga a 45°.
- Base y subbase calculadas al tipo de carga; confinamiento perimetral.
- Cumplimiento NTC 2017 + INVIAS + BS EN 1338.
- Proveedor con laboratorio propio y experiencia en portuario.
En Tectónico fabricamos adoquines portuarios bajo las tres normas, con espesores de 100 y 120 mm y resistencias certificadas superiores a 50 MPa. Nuestras plantas en Toluviejo y Luruaco abastecen proyectos portuarios en toda la Costa Caribe y Urabá. Cuéntanos sobre tu proyecto y diseñamos la solución técnica.
