La NTC 4026 es la norma técnica colombiana que rige las unidades de concreto para mampostería estructural: el bloque que va en un muro portante. Define qué resistencia debe alcanzar, cómo se ensaya, qué tolerancias dimensionales admite y cómo debe rotularse. Si vas a especificar mampostería estructural en Colombia, esta es la norma que la interventoría te va a exigir en el certificado de cada lote.
En breve: la NTC 4026 clasifica el bloque estructural en Clase A (≥13 MPa promedio, ≥11 individual) y Clase B (≥8 MPa promedio, ≥7 individual), medidos a 28 días sobre área neta promedia. La clase que corresponde a tu obra la define el ingeniero estructural, no el proveedor.
Qué cubre la NTC 4026
La NTC 4026 ("Unidades de concreto para mampostería estructural") establece:
- La clasificación por resistencia en Clase A y Clase B.
- Los requisitos mínimos de resistencia a la compresión sobre área neta promedia.
- Los métodos de ensayo y muestreo, que remiten a la NTC 4024.
- Las tolerancias dimensionales de la unidad.
- Requisitos de absorción y de aspecto de la pieza.
- El rotulado y la información que debe acompañar cada lote.
Clases de resistencia: alta (A) y baja (B)
La norma clasifica la unidad en dos clases según su resistencia a la compresión: de resistencia alta (A) y de resistencia baja (B) —lo que el mercado llama Clase A y Clase B—. El valor se evalúa a los 28 días, sobre el área neta promedia (Anp), como promedio de tres unidades y con un mínimo admisible por unidad individual:
| Clase | Promedio de 3 unidades | Unidad individual | Aplicación típica |
|---|---|---|---|
| Alta (A) | ≥ 13 MPa | ≥ 11 MPa | Muros portantes de carga alta, edificaciones de varios niveles |
| Baja (B) | ≥ 8 MPa | ≥ 7 MPa | Muros portantes de carga moderada |
La norma admite expresamente que se especifiquen resistencias mayores cuando el diseño lo requiera; en ese caso hay que verificar la disponibilidad con el fabricante antes de cerrar la especificación.
Los requisitos se verifican en el momento del despacho al comprador, no en un ensayo de referencia cualquiera. La norma lo define como el FOB en planta si transporta el comprador, o la descarga en obra si transporta el fabricante. Además, el comprador tiene derecho a que se le faciliten los medios para inspeccionar y tomar muestra en la planta, directamente de los lotes listos para despacho.
Área neta y área bruta: el error que invalida una comparación
Un bloque de mampostería tiene perforaciones. La carga la toma únicamente el material presente —las paredes y los tabiques—, no el hueco. Por eso la NTC 4026 evalúa la resistencia sobre el área neta promedia: la sección de concreto que realmente resiste.
Si el mismo ensayo se reporta sobre área bruta (el rectángulo completo, huecos incluidos), la carga se reparte sobre una superficie mayor y el resultado en MPa sale sustancialmente más bajo para exactamente el mismo bloque. Dos certificados pueden describir la misma pieza y mostrar cifras muy distintas si no declaran el mismo criterio.
Al leer un certificado, verifica tres cosas antes de comparar: que el muestreo y el ensayo se hayan hecho bajo NTC 4024 (ASTM C 140), que el resultado se reporte sobre área neta promedia, y que corresponda al lote que te van a despachar.
Absorción de agua: depende del peso del concreto
La NTC 4026 no fija un único límite de absorción. Lo cruza con la clasificación por peso de la unidad, porque un concreto más liviano admite naturalmente más absorción. El límite es el promedio de tres unidades, sobre concreto secado en horno:
| Clase | Peso liviano < 1.680 kg/m³ | Peso mediano 1.680 a < 2.000 kg/m³ | Peso normal ≥ 2.000 kg/m³ |
|---|---|---|---|
| Alta (A) | 15 % | 12 % | 9 % |
| Baja (B) | 18 % | 15 % | 12 % |
De aquí se sigue algo que conviene tener claro al comparar fichas técnicas: un límite de absorción solo significa algo si viene acompañado de la densidad. Un 12 % es cumplimiento holgado en un bloque liviano Clase A y es el tope exacto en uno de peso normal.
Tolerancias dimensionales
La NTC 4026 no impone un catálogo de medidas: fija cuánto puede desviarse la pieza real de la dimensión que el fabricante declara. Las dimensiones reales no deben diferir de las normales en:
- Más de 2 mm en la longitud.
- Más del 1 % en el espesor y en la altura.
- Más de 2 mm en elementos de acabado arquitectónico (ranuras, estrías, proyecciones, escalonamientos). No aplica a la regularidad de superficies partidas.
Real, normal y nominal no son sinónimos, y la norma los distingue expresamente. La real es la que mides sobre la pieza. La normal es la que el fabricante declara en su catálogo. La nominal es la normal más el espesor de una junta de pega. Por eso el "bloque de 20" mide 19 cm: 19 es la normal, 20 es la nominal con junta. Lo desarrollamos en medidas del bloque estructural.
Otros requisitos de la norma
- Clasificación por peso: liviano (<1.680 kg/m³), mediano (1.680 a <2.000) y normal (≥2.000).
- Tipo I y Tipo II: con y sin control de humedad. Las Tipo I deben cumplir además un límite de contenido de humedad que depende de la contracción por secado y de la humedad relativa del sitio de obra. Buena parte del Caribe colombiano clasifica como condición húmeda (humedad relativa anual sobre 75 %), con Santa Marta, Riohacha y Valledupar en condición intermedia.
- Contracción lineal por secado: no debe exceder el 0,065 %.
- Acabado y apariencia: las unidades deben estar sanas, sin fisuras ni defectos que interfieran su colocación o su desempeño.
- Muestreo y ensayo: conforme a la NTC 4024 (ASTM C 140).
Un detalle que suele pasarse por alto: la norma establece expresamente que las unidades que cumplen la NTC 4026 también pueden emplearse en mampostería no estructural. La sustitución funciona en ese sentido, nunca en el contrario.
Relación con la NSR-10: qué rige cada norma
Es habitual que se confundan, y conviene tenerlo claro porque son responsabilidades distintas:

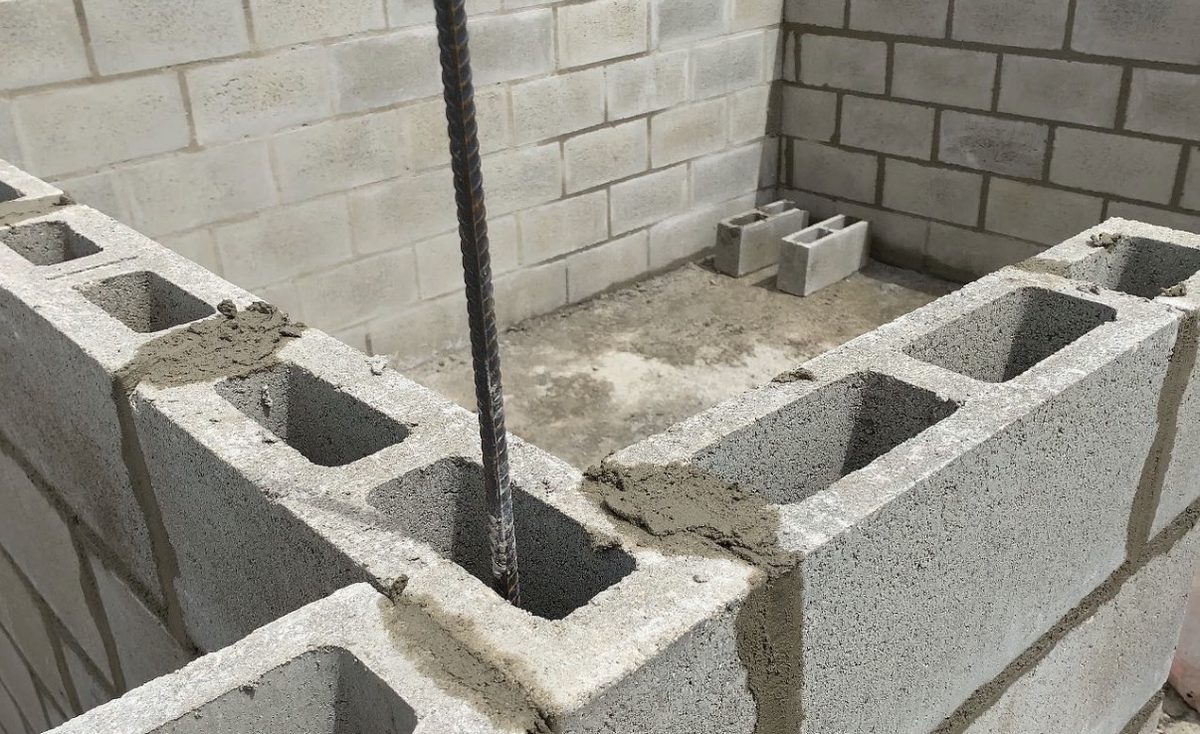

- La NSR-10 (Reglamento Colombiano de Construcción Sismo Resistente), en su Título D, define cómo se diseña un muro de mampostería estructural: espesores, refuerzo vertical y horizontal, grout, confinamiento y verificación ante cargas sísmicas.
- La NTC 4026 define qué debe cumplir la unidad de bloque que se emplea en ese muro.
Dicho de otro modo: la NSR-10 rige el sistema, la NTC 4026 rige el material. Un bloque no es "sismorresistente" por sí mismo; lo sismorresistente es el muro diseñado bajo NSR-10 y construido con unidades que cumplen la NTC 4026, su refuerzo y su grout. El proveedor responde por la unidad y por su certificado; el calculista responde por el diseño.
NTC 4026 frente a NTC 4076
Las dos normas cubren bloques de concreto, pero para usos que no son intercambiables:
| NTC 4026 (estructural) | NTC 4076 (no estructural) | |
|---|---|---|
| Función del muro | Portante | Divisorio o cerramiento |
| Resistencia (área neta) | Clase A ≥13 MPa / Clase B ≥8 MPa | ≥6,0 MPa promedio / ≥5,0 MPa individual |
| Interviene el calculista | Sí, define clase y refuerzo | No para la unidad |
Usar un bloque no estructural en un muro portante es un fallo de seguridad, no un ahorro. Si necesitas el detalle de la comparación, la desarrollamos en bloque estructural vs. no estructural, y la norma hermana en la guía de la NTC 4076.
Medidas de la gama estructural
La NTC 4026 no impone un catálogo de medidas cerrado: fija tolerancias sobre la dimensión nominal declarada. En Colombia la gama estructural habitual se identifica por el ancho, y conviene recordar que el nombre comercial es nominal y la medida real es menor:
| Nombre comercial | Medida real (cm) | Ficha |
|---|---|---|
| Bloque 09 | 9 × 19 × 39 | Ver ficha |
| Bloque 12 | 12 × 19 × 39 | Ver ficha |
| Bloque de 15 | 14 × 19 × 39 | Ver ficha |
| Bloque de 20 (CT-19) | 19 × 19 × 39 | Ver ficha |
Errores comunes al especificar bajo NTC 4026
- Comparar MPa sin verificar el criterio de área. Un valor sobre área bruta y otro sobre área neta no son comparables. Es el error más frecuente en una mesa de compras.
- Pedir "bloque NTC 4026" sin definir la clase. Clase A y Clase B difieren en más del 60 % de resistencia exigida. La clase la fija el diseño estructural.
- Aceptar un certificado genérico. El certificado debe ser por lote, con trazabilidad a la producción que se despacha.
- Sustituir por bloque NTC 4076 para "ajustar presupuesto". Cambia la norma aplicable y deja el muro fuera del diseño aprobado.
- Confundir la NTC 4026 con la NSR-10. Cumplir la NTC 4026 no sustituye el diseño estructural bajo el Título D.
- Ignorar la tolerancia dimensional. Piezas fuera de tolerancia obligan a engrosar la pega, aumentan el consumo de mortero y comprometen la modulación del muro.
Resumen para especificar bien
- Indica la norma y la clase: NTC 4026 Clase A (≥13 MPa) o Clase B (≥8 MPa), según lo defina el calculista.
- Exige el valor de resistencia sobre área neta promedia, explícitamente.
- Pide certificado de laboratorio por lote, con el ensayo bajo NTC 4024.
- Define el ancho de la unidad según el diseño del muro, no por costumbre de obra.
- Verifica que el diseño del muro esté hecho bajo NSR-10 Título D.
- Si la absorción es crítica, exige el dato junto con la densidad: el límite depende de la clasificación por peso.
- Confirma tolerancias dimensionales: 2 mm en longitud, 1 % en espesor y altura.
Cifras conforme al texto de la NTC 4026, ratificada por el Consejo Directivo de ICONTEC el 26 de noviembre de 1997. Esta guía es un resumen divulgativo y no sustituye el documento oficial, que se adquiere en ICONTEC.
Preguntas frecuentes
¿Qué es la norma NTC 4026?
Es la norma técnica colombiana que rige las unidades de concreto para mampostería estructural. Fija las clases de resistencia sobre área neta promedia, los métodos de ensayo, las tolerancias dimensionales y el rotulado del bloque estructural.
¿Cuál es la diferencia entre Clase A y Clase B?
La Clase A exige ≥13 MPa como promedio de tres unidades y ≥11 MPa en la unidad individual. La Clase B exige ≥8 MPa promedio y ≥7 MPa individual. Todas a 28 días sobre área neta promedia. La clase aplicable la define el ingeniero estructural según las cargas de diseño.
¿La NTC 4026 es lo mismo que la NSR-10?
No. La NSR-10 define cómo se diseña el muro; la NTC 4026 define qué debe cumplir el bloque que lo compone. Se aplican juntas, pero cubren responsabilidades distintas.
¿Por qué la resistencia se mide sobre área neta?
Porque la carga la toma el concreto presente, no el hueco. Evaluar sobre área bruta reparte la carga sobre la superficie total e infla la sección resistente, arrojando un MPa menor para el mismo bloque.
